【河北】领步变频专用有源滤波器助奎山集团解决谐波问题(下)

返回列表来源:领步电能质量发布时间:2015-12-10加入收藏关注:-

案例3



——谐波治理分析及方案选取


客户名称:河北奎山集团塑编公司

谐波负载:变频设备

使用场所:塑编生产车间

采购设备:1台三相三线300A变频专用有源滤波器

产品型号:LBAPF3L-400V/300A-BP


【谐波治理方法选取与分析】

在本项目中,用户对配电系统谐波治理的要求是严格消减抑制系统内的谐波含量,消除谐波引起的损毁变频器和电容补偿装置的危害。而无论是变压器400V母线还是各个变频器负载支路上的功率因数都能达到0.9 以上,因此现有的无功补偿装置可以不用投入系统,治理谐波的重点集中于消除对大功率变频器的危害,而整个配电系统内谐波源负载变频器数量多分布广,设备与设备之间也会形成谐波叠加和干扰,因此采用有源滤波方式来实行精确谐波治理,可以更好地解决对变频器负载的谐波危害。


新闻案例-文章中间配图-3-1


【谐波治理方案】

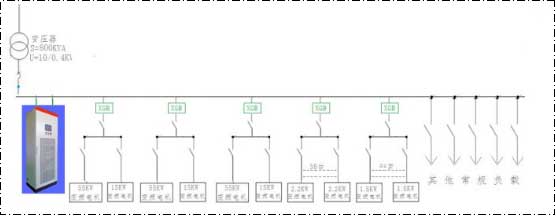

400V母线集中治理方法:在变压器低压400V母线加装较大容量的有源滤波器,来吸收消减所有负载支路产生谐波经过汇聚叠加到400V母线后的总谐波,根据测试数据分析,400V总谐波电流Z高达到275.8A,考虑到进一步满足运行还会引起谐波的增加,因此需要配置一台北京领步公司的LBAPF3L-400/300 三相三线有源滤波器,同时还需在五条变频器出线支路上加装五台XGB谐波隔离保护装置来隔离五条出线之间的相互干扰,安装方式如下图所示:


新闻案例-文章中间配图-3-2


【项目验收】

由领步(北京)电能质量设备有限公司提供有源电力滤波器(LBAPF)于2014年9月17日在补偿点通电并投入使用,在正常运行一周后,设备运行良好。

将实测的数据主要包含三相电流、三相电压波形、电流谐波、以及各次的谐波含量柱状图。其中我公司的有源滤波器(LBAPF)主要是针对谐波进行滤除。治理前后的对比数据如图:


波次 治理前 治理后
5次 175A(24%) 1.6A(0.2%)
7次 83.2A(11.4%) 0.6A(0.1%)
11次 15.5A(2%) 0.7A(0.1%)
13次 16.6A(2.2%) 0.8A(0.1%)
总谐波含量 22% 1.50%


[北京领步]凭借13年来累积的经验案例,解决了中小企业谐波治理问题的准确定位,在国内同类厂商中无论是业绩案例还是技术成熟度,都能跻身行业前列。有源滤波器提升35%以上的谐波滤除能力,了解更多LBAPF有源滤波器,欢迎点击我们的在线客服进行咨询,或者直接拨打全国统一服务热线:400-056-5258,我们期待您的来电!
